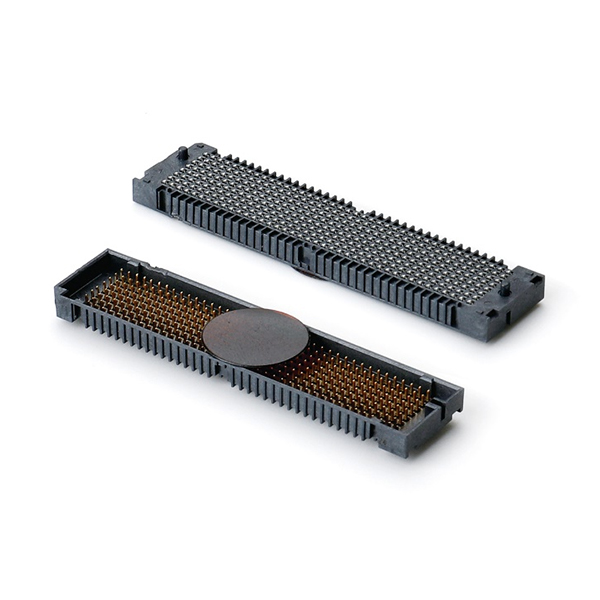

板对板连接器的针脚数确定是一个多维度核算的过程，需综合电路功能需求、电源与接地设计、物理空间限制、成本与标准化因素，同时兼顾后期扩展与性能稳定性，实现“功能全覆盖、空间适配、成本优”的目标，不同行业（消费电子、工业控制、医疗设备）的核算逻辑还存在细微差异。

电路功能需求是确定针脚数的核心依据，需先梳理开发板的信号类型与数量，按模块拆分需求并单独分配针脚。模拟信号模块（如温度传感器、ADC采集电路）需为每路信号分配独立针脚，例如8路NTC温度传感器需占用8个针脚，且每2路模拟信号之间建议增设1个接地针，减少信号串扰；数字信号模块（如GPIO控制、UART通信）则需按通信协议分配针脚，例如UART串口通信需TX、RX、GND 3个针脚，I2C通信需SDA、SCL、GND 3个针脚，SPI通信则需SCK、MOSI、MISO、CS、GND 5个针脚。差分信号（如HDMI、LVDS、USB3.0）的针脚分配需遵循“成对设计+接地隔离”原则，以HDMI 1.4接口为例，其包含4组差分信号（红、绿、蓝、时钟），每组差分信号需2个针脚，且每组之间需1个接地针，因此仅差分信号部分就需4×2+3=11个针脚，再加上CEC控制、Hot Plug Detect等辅助信号，总针脚数需19个，确保高频信号传输时的完整性。

电源与接地针脚的设计直接影响连接器的供电稳定性，需根据电流大小与供电路数合理分配。单路电源的针脚数量需匹配电流承载能力，通常1个针脚的额定电流为3A，若开发板需5a的总供电电流，可设计为“2个电源针+2个接地针”的组合，其中接地针需靠近电源针布置，形成“电源-接地”的就近回路，降低接地阻抗。多路供电场景（如核心电路3.3V、外设5V）需为每路电源单独分配针脚，例如3.3V（2A）和5V（1A）两路供电，需2个3.3V电源针、1个5V电源针，搭配3个接地针（3.3V回路2个、5V回路1个），避免不同电压回路之间的干扰。此外，浪涌防护针脚也需预留，在工业或户外设备中，可增加1-2个TVS二级管连接针脚，用于吸收电压浪涌，保护后端电路，这类针脚需与电源针保持5mm以上间距，防止防护元件失效影响电源传输。

物理空间限制是针脚数的上限约束，需结合连接器的间距、长度、高度与PCB板尺寸综合计算。连接器间距决定单位长度内的针脚密度，2.54mm标准间距的单排板对板连接器，在50mm长度内多可容纳20个针脚（针脚中距2.54mm，首尾针脚距离=（针脚数-1）×2.54mm）；1.27mm高密度间距的连接器，相同长度内可容纳40个针脚，但需确保PCB板的布线能力，例如1.27mm间距对应的PCB线宽需≥0.2mm，避免线宽过窄导致的电流承载不足。连接器高度也会影响针脚数，堆叠高度（两板之间的距离）为0.8mm的超薄板对板连接器，因引脚长度有限（通常≤1.0mm），针脚数一般不超过30个，防止引脚过长导致的信号衰减或机械强度不足；堆叠高度≥2.0mm的连接器，针脚数可扩展至60个以上，适合多层PCB板的连接场景。此外，PCB板的安装区域也需考量，若连接器需安装在PCB板边缘，需预留5-10mm的边缘距离，避免针脚超出板体导致的安装干涉。

冗余针脚与标准化设计是平衡扩展性与成本的关键。冗余针脚的预留比例需根据行业特性调整，消费电子设备（如手机主板、平板电脑）因功能设计较为固定，通常预留10%-15%的冗余针脚，例如基础需求12个针脚，设计为14个针脚，用于应对后期轻微的功能调整；工业设备（如PLC模块、伺服驱动器）因需支持模块扩展，冗余比例需提升至20%-30%，例如20个基础针脚设计为26个针脚，预留用于后期增加传感器或通信接口。标准化针脚数的选择能显著降低成本，市场上常见的10P、20P、30P、40P等标准规格连接器，采购成本比非标准规格（如13P、27P）低25%-30%，且适配现有的排母、测试治具与自动化生产设备，减少定制化成本。
